Увеличить количество света, поступающего в дом, за счет профиля ПВХ, можно исходя из принципа: чем меньше пластика – тем больше света. Вы можете заказать окна с как можно меньшим количеством делений на части или окно из профиля с самой низкой высотой сечения (о том, что это такое, будет написано ниже) и тем самым увеличить количество света, поступающего в комнату.
Уменьшение количества делений окна на части
Чем меньше створок и импостов (импост – это перекладина между двумя створками, которую видно, если обе створки открыты), тем больше света. Для примера рассмотрим 4 окна размером 1.3 м на 1.4 м из профиля КБЕ Эксперт. Первое окно не будет иметь открывания, будет «глухим», как такую конструкцию называют оконщики (рис. 1). Второе окно будет разбито на 2 равные части импостом (рис. 2). Третье окно будет так же разбито импостом и у него будет одна створка (рис. 3). Четвертое окно будет разбито на 2 части импостом и створок будет 2 (рис. 4).

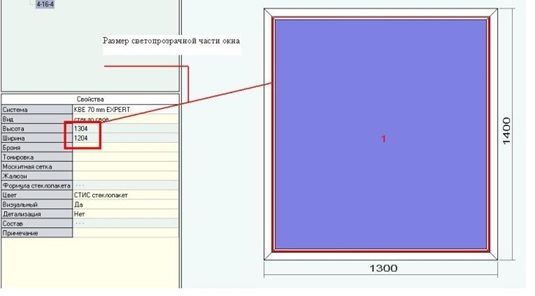

- Рис. 1 Окно «глухое»

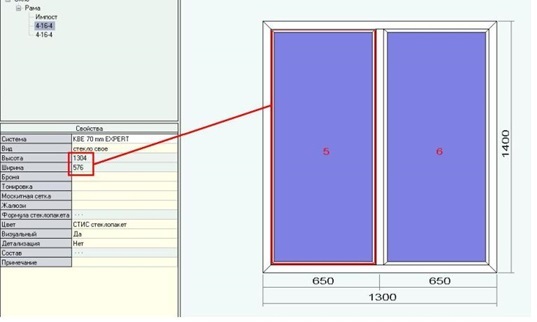

- Рис. 2 Окно «глухое» с импостом

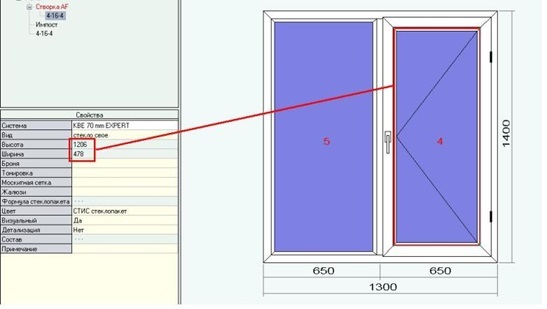

- Рис. 3 Окно с одной створкой и одной «глухой» частью
- Рис. 4 Окно с двумя створками

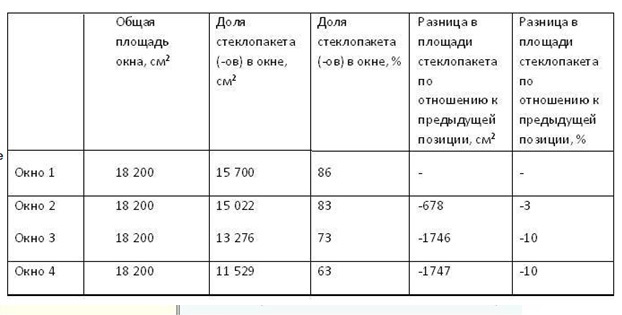

Таблица 1. Количество света в зависимости от количества импостов и створок в окне
Из данных таблицы становится ясно, что каждый импост «съедает» примерно 3% от светового проема, а каждая створка – 10%. Отказываться ли от створок и делений окна на части решать вам при обсуждении эскиза окна с продавцом. Но! Пластиковые окна герметичны. Всего 1.5 м³ свежего воздуха в час проходит через закрытое пластиковое окно, в то время как со старой столяркой проходило около 60 м³. Поэтому пластиковые окна обязательно нужно проветривать. Как это сделать без створок? И второй момент – мыть окна без створок возможно, если это окно выходит на балкон или лоджию. Или же у вас есть возможность временно установить для этих целей строительные леса. Третьим плюсом установки створок являются соображения безопасности. В случае пожара окна могут выполнять функцию эвакуационного выхода, если они не открываются, то время может быть потеряно.
Уменьшение высоты сечения профиля

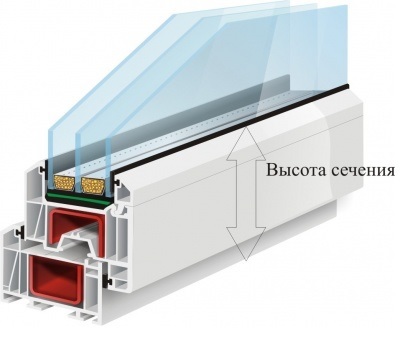

У профиля ПВХ есть параметр, который называется «высота сечения». Это ширина непрозрачной части окна. Чем «высота сечения» меньше, тем в дом будет поступать больше света и наоборот.
У различных профильных систем этот показатель отличается. Цены на окна с разной высотой сечения рама/створка не одинаковы. Что бы найти подходящий для себя баланс «количество света – цена», нужно представлять насколько света будет больше при высоте профиля, например в 109 мм, а не в 135 мм. Поэтому рассмотрим 4 распространенных высоты сечения и тот выигрыш в свете, который дают эти лишние миллиметры.
Окно, как правило, это прямоугольник. Непрозрачная часть окна – пластик, прозрачная – стекло/стеклопакет. Вычислим площадь прозрачной части окна размером 1.3 м на 1.4 м при разной высоте сечения профиля.
Скучные расчеты можно пропустить и сразу перейти к таблице сравнений в конце статьи (Таблица 2).

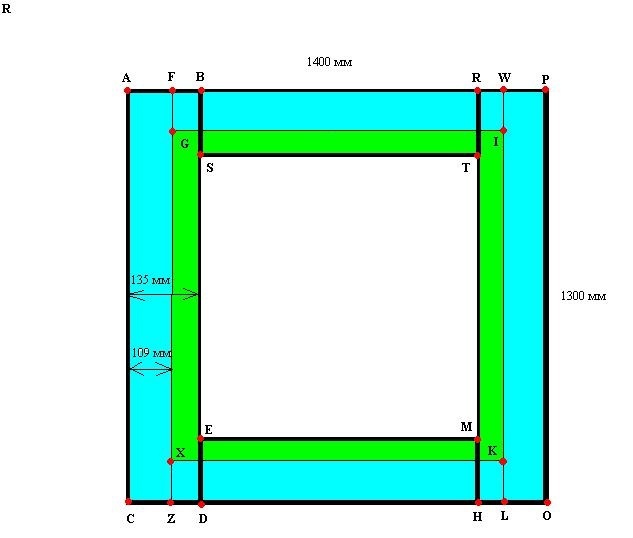

На рисунке схематично изображено окно. Белый квадрат по центру символично изображает стекло. Голубым цветом обозначена высота сечения рама-створка 109 мм. При выборе такого низкого профиля, по сравнению с профилем более высоким в 135 мм, к световому проему добавится выделенное зеленым пространство.
Расчет:
1) Найдем площадь, которую занимает в окне профиль с высотой сечения 109 мм (S1). Это значение равно сумме площадей прямоугольников AFZС, WPOL, XKLZ, FWIG.
S1 = 2*10.9 см*130 см + 2*10.9 см*(140 см – 2*10.9 см) = 5410.76 см²
2) Найдем площадь, которую занимает в окне профиль с высотой сечение 135 мм (S2). Это значение равно сумме площадей прямоугольников ABDC, RPOH, BRTS, EMHD.
S2 = 2*13.5 см*130 см + 2*13.5 см*(140 см – 2*13.5 см) = 6561 см²
3) На оконном рынке кроме полярных значений в 109 и 135 мм распространены системы с высотой сечения 112 мм. Аналогичным образом найдем площадь профиля этой высотой сечения в окне заданного размера (S3).
S3 = 2*11.2 см*130 см + 2*11.2 см*(140 см – 2*11.2 см) = 5546.24 см²
4) Найдем площадь профиля высотой сечения 125 мм, для того, что бы узнать промежуточное значение площади профиля в окне между значениями 112 и 135 мм. Это пригодится при выборе профильной системы.
S4 = 2*12.5 см*130 см + 2*12.5 см*(140 см – 2*12.5 см) = 6125 см²
5) Найдем процентную долю S1, S2, S3 и S4 в общей площади окна (S5).
S5 = 130 см*140 см = 18 200 см²
• Процентная доля S1: 18 200 – 100% 5410.76 – Х1 Х1 = (5410.76*100)/18200 = 29.7%
• Процентная доля S2: 18 200 – 100% 6561 – Х2 Х2 = (6561*100)/18200 = 36%
• Процентная доля S3: 18 200 – 100% 5546.24 – Х3 Х3 = (5546.24*100)/18200 = 30.4%
• Процентная доля S4: 18 200 – 100% 6125 – Х4 Х4 = (6125*100)/18200 = 33.7%

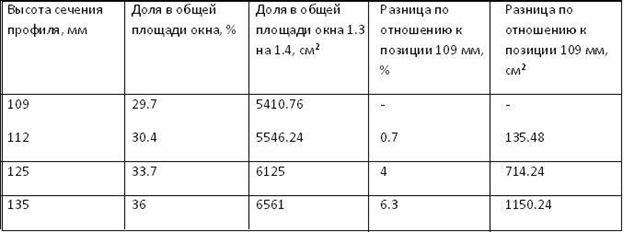

6) В таблице 2 приведено сравнение окон с высотой сечения 109, 112, 125 и 135 мм по светопропусканию.
Разница по площади светового проема между окном с высотой сечения профиля 109 мм и 112 мм – 135 квадратных сантиметров. Для сравнения площадь коробки для CD-диска составляет около 160 см². Т.е. при выборе 109 мм системы света будет больше на площадь коробки от CD-диска. Это если сравнивать с 112 мм системой. Если сравнить 109 и 125 мм систему здесь разрыв более существенный – 714 см². Это немногим больше площади альбомного листа формата А4 (623.7 см²). Разница между окном с высотой профиля 109 и 135 мм – 1150.24 см². Это примерно 2 листа формата А4. Вооружившись знаниями по высоте сечения профиля, вы легко сможете выбрать оптимальную по количеству света оконную систему. Но! В погоне за квадратными сантиметрами света не забудьте о том, что кроме этого, окно ПВХ должно выполнять и другие важные функции, такие как сохранение тепла в доме, защита от шума и вентиляция. Не перепутайте высоту сечения профиля с шириной профиля. Ширина перпендикулярна высоте, чем профиль шире – тем окно теплее. С количеством света этот параметр окна не связан.
Не перепутайте высоту сечения профиля с шириной профиля. Ширина перпендикулярна высоте, чем профиль шире – тем окно теплее. С количеством света этот параметр окна не связан.
Обратите внимание, что рассматривается окно 1.3 на 1.4 м. При другом размере выигрыш в свете будет другим.
